Thuyết minh thiết kế hệ thống tưới cây tự động chuyên nghiệp

Đăng lúc bởi cskh
Thuyết minh thiết kế hệ thống tưới cây tự động chuyên nghiệp
26
Th4

IRRICAD™ là phần mềm hàng đầu thế giới cho thiết kế tưới tiêu, được phát triển bởi các kỹ sư tưới tiêu tại Lincoln Agritech. IRRICAD được sử dụng để thiết kế tất cả các loại hệ thống tưới có áp. Từ mô phỏng thủy lực cho đến thực hiện bản vẽ chi tiết.

Phần mền IRRICAD
Phần mền IRRICAD


Chương trình cho phép phân tích nhanh các hệ thống thủy lực phức tạp, tạo điều kiện cho việc thay đổi thiết kế nhanh hơn. Chương trình IRRICAD đi kèm với cơ sở dữ liệu có thể tùy chỉnh hoàn toàn từ các nhà cung cấp dịch vụ tưới tiêu lớn.

Được thành lập vào năm 1988, ngày nay IRRICAD được phân phối trên toàn cầu và được bán cho hơn 90 quốc gia trên nhiều châu lục bao gồm Australasia, Bắc và Nam Mỹ, Châu Âu, Trung Đông, Châu Phi, Trung Quốc và Châu Á.

Thông số thiết bị tưới đưa vào phần mềm

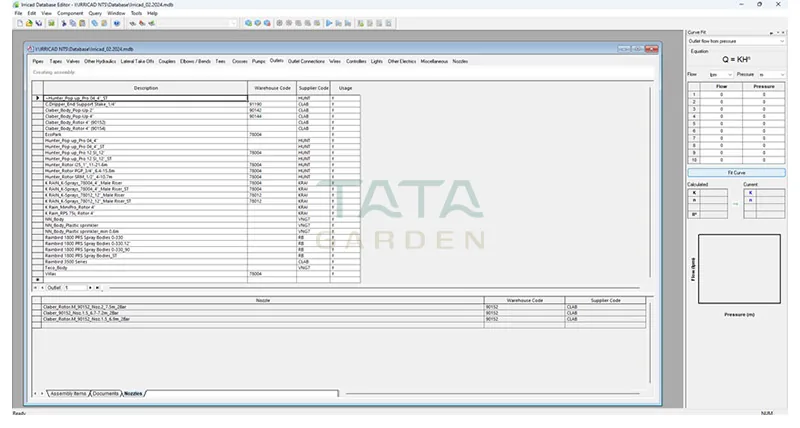

Irricad Database Editor dung để nhập thông số
Irricad Database Editor dung để nhập thông số

Các thông số được nhập theo catalog các hãng và có thể tự bổ sung thêm các thiết bị mới từ béc tưới, đường ống và phụ kiện, bơm, van điện từ, cáp điện ….

  • Catalog bơm Grunfos, Ebara, Wilo, Pentax …
  • Catalog thiết bị tưới tự động Claber –Ý
  • Catalog thiết bị tưới tự động Rain Bird –Mỹ
  • Catalog thiết bị tưới tự động Teco – Ý
  • Catalog thiết bị tưới tự động Orbit – Mỹ
  • Catalog thiết bị tưới tự động Hunter – Mỹ
  • Catalog đường ống và phụ kiện Nhựa Tiền Phong …

Cài đặt thông số tính toán

Cài đặt thông số đường ống và áp áp tại các van điện từ (Zone Design Configuration)

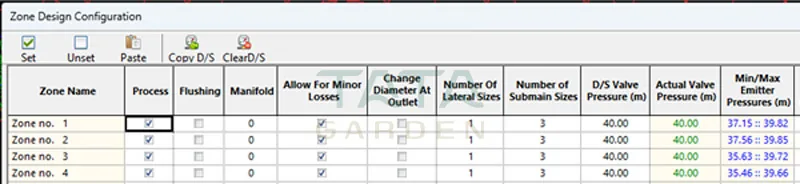

Bảng đăng ký thông số để phần mềm Irricad tính toán đường kính ống và áp lực nước
Bảng đăng ký thông số để phần mềm Irricad tính toán đường kính ống và áp lực nước

Bảng đăng ký thông số để phần mềm Irricad tính toán đường kính ống và áp lực nước.

  • Zone no. 1 : Tên van điện từ số 1
  • Number of Submain Size : Chọn số loại đường kính ống nhánh HDPE kết nối giảm dần từ van điện từ đến béc tưới xa nhất. Nếu là van 2 inch thì đường kính ống nhánh sau van 2 inch sẽ là HDPE DN63, HDPE DN40, HDPE DN32.
  • D/S Valve Pressure (m) : Chọn áp nước tại van điện từ để phần mềm tính toán
  • Min/Max Emitter Pressure (m) : kết quả mục này sẽ có trong bảng sau khi phần mềm irricad tính toán thủy lực phần Zone Pipe hoàn tất. Min là áp nước nhỏ nhất tại béc tưới bất lợi nhất. Max là áp nước lớn nhất tại béc tưới gần van điện từ nhất.

Cài đặt thời gian on/ off của System Flow

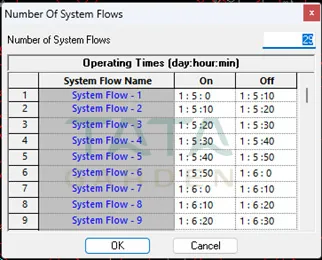

Thẻ cài đặt số lượng System Flow với thời gian tắt mở van điện từ
Thẻ cài đặt số lượng System Flow với thời gian tắt mở van điện từ

Mỗi System Flow có thể chọn 1 hoặc nhiều van chạy cùng lúc sao cho tổng lưu lượng không vượt quá thông số bơm tưới đã chọn.

Hình bên dưới thể hiện bảng lưu lượng của System Flow từ 1 đến 29. Với thời gian tưới 10 phút mỗi System Flow thì cần khoảng 290 phút để tưới hết 37 van điện từ của dự án.

Zone no. 20 : Tên van điện từ.

(7.9 m3/h) : lưu lượng van điện từ.

6 : Số thự tự System Flow – 6. System Flow – 6 mở 2 Zone cùng lúc thì trên mặt bằng sẽ thể hiện 2 Zone này cùng 1 màu Hatch và số thứ tự là 6.

Water Supply Name : Tên nguồn cấp nước (Supply no. 1). Do dự án có 1 vị trí cấp nước tưới nên chỉ có 1 Supply no. 1. Khi có 2 nguồn cấp phần mềm sẽ cho phép thiết kế lựa chọn System Flow hoạt động theo nguồn cấp no. 1 hoặc no .2.

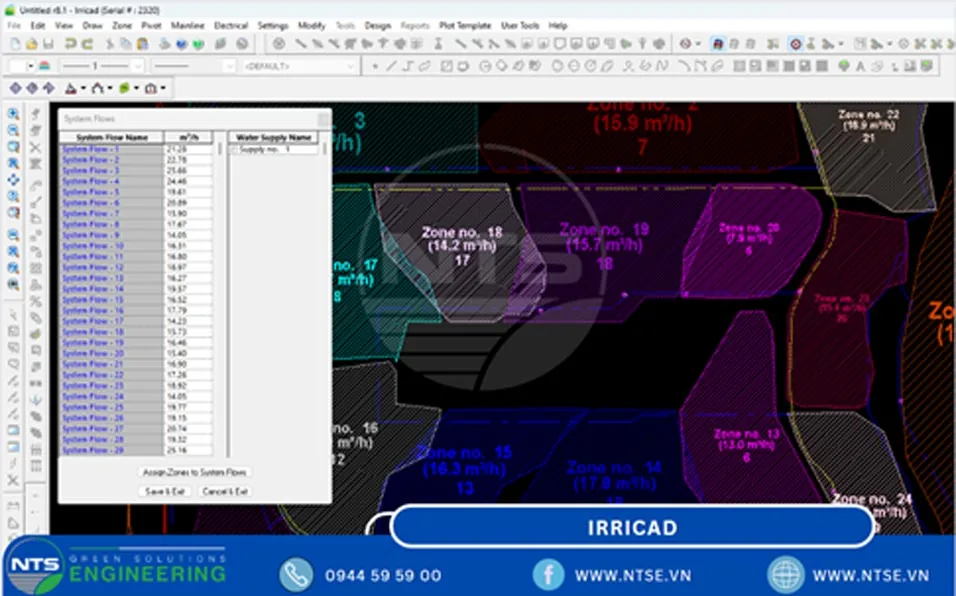

cài đặt System Flow cho các Zone tưới
cài đặt System Flow cho các Zone tưới

Kết quả tính toán

Tính toán ống nhánh Zone Pipe

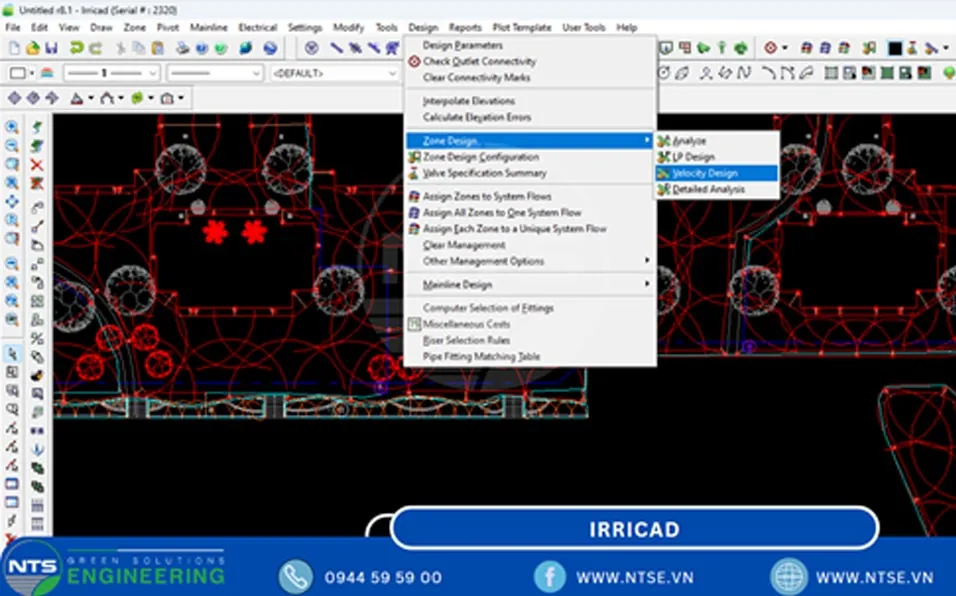

Tính toán thủy lực zone Pipe theo vận tốc
Tính toán thủy lực zone Pipe theo vận tốc

Phần mềm Irricad sẽ tính toán thủy lực cho Zone pipe trước.

Sau khi tính toán hoàn tất phần mềm có mục chọn xuất báo cáo theo nhiều kiểu khác nhau.

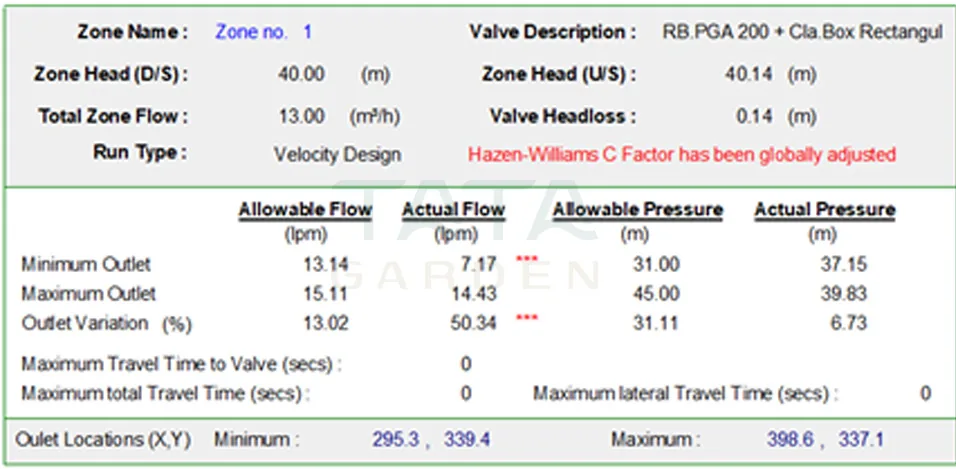

Zone Design Summary report

Zone Design Summary report
Zone Design Summary report

Bảng này chỉ cần xem các thông số sau

Total Zone Flow : lưu lượng tổng của Zone

Valve Headloss : tổn thất áp lực qua van điện từ

Minimum Outlet : Áp thấp nhất cho béc tưới

Maximum Outlet : Áp cao nhất cho béc tưới. Thường thì béc tưới chỉ cần hoạt hoạt với mức Minimum Outlet là đảm bảo.

Allowable Pressure : Áp nước của béc tưới theo catalog

Actual Pressure : Áp nước thực tế khi tính toán.

Outlet Location (Z, Y) : tọa độ vị trí áp thấp nhất và lớn nhất theo tọa độ trên phần mềm Irricad và Autocad để kiểm tra.

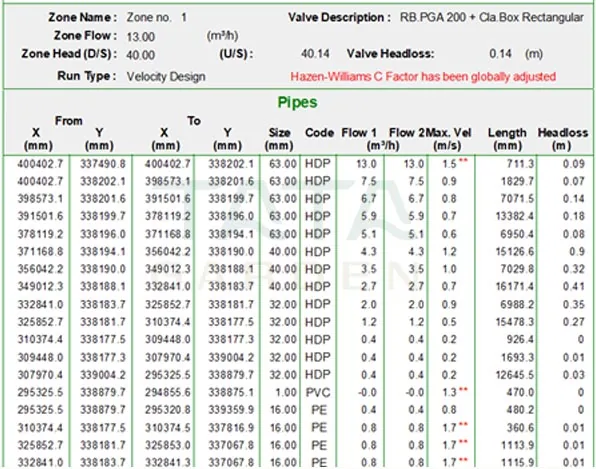

Zone Design Full report

Zone Design Full
Zone Design Full
  • From và To : thể hiện tọa độ đoạn ống tính toán
  • Size : kích thước ống
  • Code : Loại ống
  • Flow 1, Flow 2 : Lưu lượng đoạn ống tính toán tính theo m3/h
  • Vel : Vận tốc đoạn ống tính toán. Dấu “**” thể hiện vận tốc ống đang lớn hơn vận tốc đã chọn để tính toán là 1.2 m/s. Tổn thất các đoạn này không nhiều nên có thể giữ nguyên đường kính ống đã chọn. Do các đường ống PE là Lateral Pipe và được chọn sẵn khi thiết kế nên có vận tốc ống lớn hơn vận tốc ống đã chọn.
  • Length : Chiều dài đoạn ống tính theoo mm
  • Headloss : Tổn thất áp lực trên đoạn ống tính toán

Tính toán ống chính Main Pipe

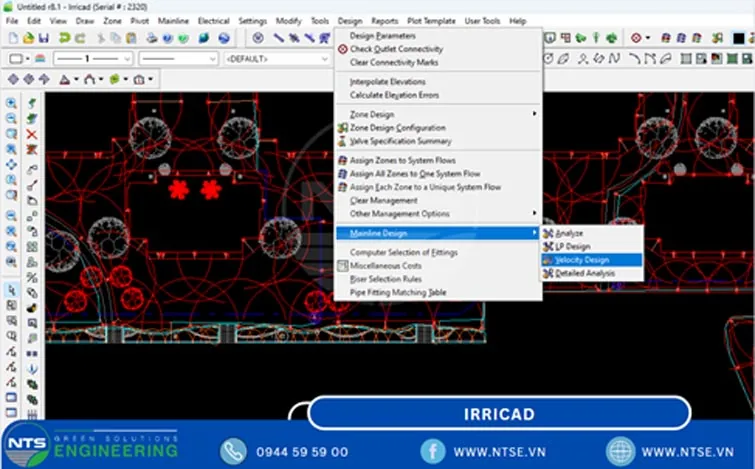

Tính toán thủy lực Main Pipe theo vận tốc.
Tính toán thủy lực Main Pipe theo vận tốc.

Do dự án này có nhiều đường ống đã hiện hữu nên khi thiết kế các ống này sẽ chọn trước đường kính để khi tính toán phần mềm sẽ không thay đổi đường kính ống hiện hữu.

Mainpipe Summary report

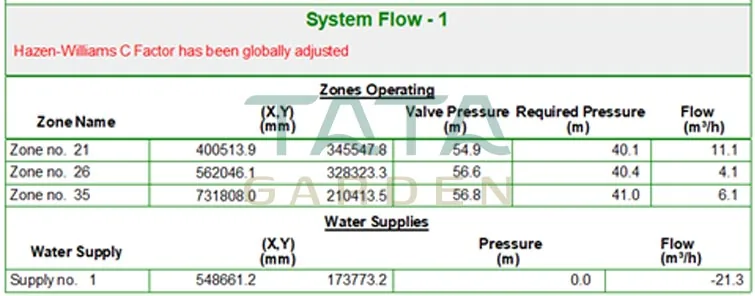

Bảng báo cáo System Flow trong Mainpipe Summary Report
Bảng báo cáo System Flow trong Mainpipe Summary Report

Zone Name : số zone tưới cùng hoạt động trong System Flow 1

Valve Pressure (m) : Áp nước ngay tại vị trí van điện từ sau khi trừ tổn thất dọc được với áp nước được tra theo biểu đồ bơm ứng với lưu lượng của System Flow 1 là 21.3 m3/h (Tổng lưu lượng của 3 Zone 21, 26 và 35).

Required Press (m) : Áp nước đã chọn ngay tại Zone khi tính toán. Nếu Valve Pressure lớn hơn Required Pressure thì áp nước đảm bảo cho hệ tưới hoạt động ổn định. Việc áp nước lớn hơn 40m cần phải có van giảm áp ngay tại Zone tưới (Ngay van điện từ) để đảm bảo áp nước sau van không quá lớn làm hỏng thiết bị tưới.

Water Supplies : thể hiện thông tin nguồn cấp nước

  • Water Suppy : tên nguồn cấp nước tại trạm bơm.
  • (X, Y) : Tạo độ nguồn nước trên bản vẽ.

Pressure : Áp nguồn nước. Trường hợp này nguồn nước ngay trạm bơm thì áp nguồn nước là 0.0. Trường hợp nguồn nước là bồn nước cao hơn vị trí đặt bơm thì thông số sẽ thay đổi theo cao độ của bồn nước so với trạm bơm.

Flow (m3/h) ; Lưu lượng của nguồn nước cấp cho bơm tưới.

Mainpipe Design report

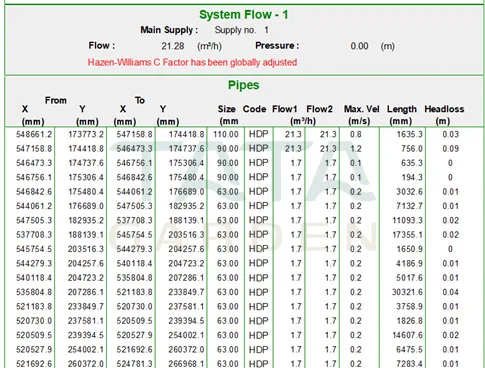

Bảng tính chi tiết đường ống cấp nước tưới chính
Bảng tính chi tiết đường ống cấp nước tưới chính
  • From và To : thể hiện tọa độ đoạn ống tính toán
  • Size : kích thước ống
  • Code : Loại ống
  • Flow 1, Flow 2 : Lưu lượng đoạn ống tính toán tính theo m3/h
  • Vel : Vận tốc đoạn ống tính toán. Dấu “**” thể hiện vận tốc ống đang lớn hơn vận tốc đã chọn để tính toán là 1.5 m/s.
  • Length : Chiều dài đoạn ống tính theoo mm
  • Headloss : Tổn thất áp lực trên đoạn ống tính toán

Hi vọng thông qua thuyết minh trên sẽ giúp bạn hiểu rõ hơn về phần mềm thiết kế hệ thống tưới tự động. Nếu còn bất kỳ thắc mắc hoặc cần chúng tôi hỗ trợ trong việc lên bản vẽ thiết kế hệ thống tưới cho sân vườn. Liên hệ ngay với Tata Garden để được tư vấn nhanh chóng nhé.
