Sơ lược về nguyên lý hoạt động của cảm biến mưa Claber có dây 90915
Th2
Cảm biến mưa là một thiết bị giúp hệ thống tưới cây tự động phát hiện trời mưa và ngưng tưới đúng lúc. Từ đó tránh gây lãng phí nước. Ở bài viết này, Tata Garden sẽ trình bày chi tiết nguyên lý hoạt động của mẫu cảm biến có dây của Claber mã 90915, giúp người dùng hiểu rõ hơn về sản phẩm. Cùng Tata Garden xem qua ngay nhé.
1. Nguyên lý Cảm Biến Mưa
Trong cảm biến mưa thì bộ phận cảm biến trung tâm hoạt động như một chiếc van phao. Khi lượng nước mưa vào bên trong lòng cảm biến đặt mức 5mm / 1 m2 trên thực tế, lõi phao tròn sẽ nổi lên. Từ đó làm ngắt mạch điện của timer hoặc bộ điều khiển tưới. Dẫn đến hệ thống tự động ngưng tưới.
Khi trời tạnh mưa và nắng lên sẽ làm nước trong lòng cảm biến bốc hơi hết, phao tròn chìm xuống như cũ. Khi này timer hoặc điều khiển tưới hoạt động bình thường, hệ thống tưới làm việc trở lại.
Cơ chế này đảm bảo hệ thống tưới nước một cách hợp lý. Tránh ngắt mạch quá sớm khi trời chỉ đang mưa nhỏ. Nếu mưa lớn cũng sẽ giúp hệ thống không tưới làm dư thừa nước, gây úng cây.
2. Lắp Cảm Biến Mưa vào bộ hẹn giờ / điều khiển tưới
Cảm biến mưa có dây có thể kết nối với hầu hết các loại timer / điều khiển của nhà Claber.
- Đối với loại chạy pin, dây cáp được nối trực tiếp vào chốt cắm bên trong timer.
- Đối với loại điều khiển điện xoay chiều, cáp cảm biến nối vào mạch điện.
Một ví dụ, bộ điều khiển Aqua Home mã 8022 là bộ điều khiển tưới cây tự động sử dụng điện xoay chiều. Nên dây cáp của cảm biến mưa sẽ được kết nối vào mạch điện của bộ điều khiển.
Trước khi tìm hiểu cách nối cảm biến mưa, ta cần hiểu cách bộ điều khiển Aqua Home hoạt động trong hệ thống tưới như sau:
” Aqua Home được thiết kế cho các hệ thống tưới có nhiều khu vực tưới riêng biệt. Mỗi khu vực này được kiểm soát bằng một van điện từ. Van điện từ là thiết bị có nhiệm vụ đóng hoặc mở nước. Các van điện từ này được kết nối trực tiếp với Aqua Home, nhận tín hiệu từ Aqua Home để bật/tắt nước, từ đó điều khiển việc cấp/ngắt nước cho toàn hệ thống tưới.”
Cách lắp đặt cảm biến mưa sẽ được tiến hành theo nguyên tắc như sau:
- Mỗi van điện từ đều có 2 cực điện xoay chiều. Một cực kết nối vào 8 chốt số điều khiển trong bảng mạch Aqua Home. Các chốt này được điều khiển trực tiếp qua nút xoay của Aqua Home, hoạt động theo giờ được cài đặt. Cực còn lại sẽ nối vào 1 mạch C duy nhất. Mạch này cấp điện cho toàn bộ các van điện từ.
- Khi kết nối cảm biến mưa với bộ điều khiển, ta sẽ đấu dây cáp vào mạch C duy nhất này. Để khi nước mưa làm nổi van phao, cảm biến sẽ ngắt mạch điện của tất cả 8 van được kết nối, bất kể có đang trong giờ hoạt động hay không.
Trường hợp hệ thống có sử dụng bơm tăng áp, mạch MV sẽ kết nối với rơ-le bơm. Lúc này chốt C cũng sẽ kết nối vào rơ-le, dây cáp cảm biến mưa được kết nối trước rơ-le, đảm bảo ngắt bơm khi trời mưa.

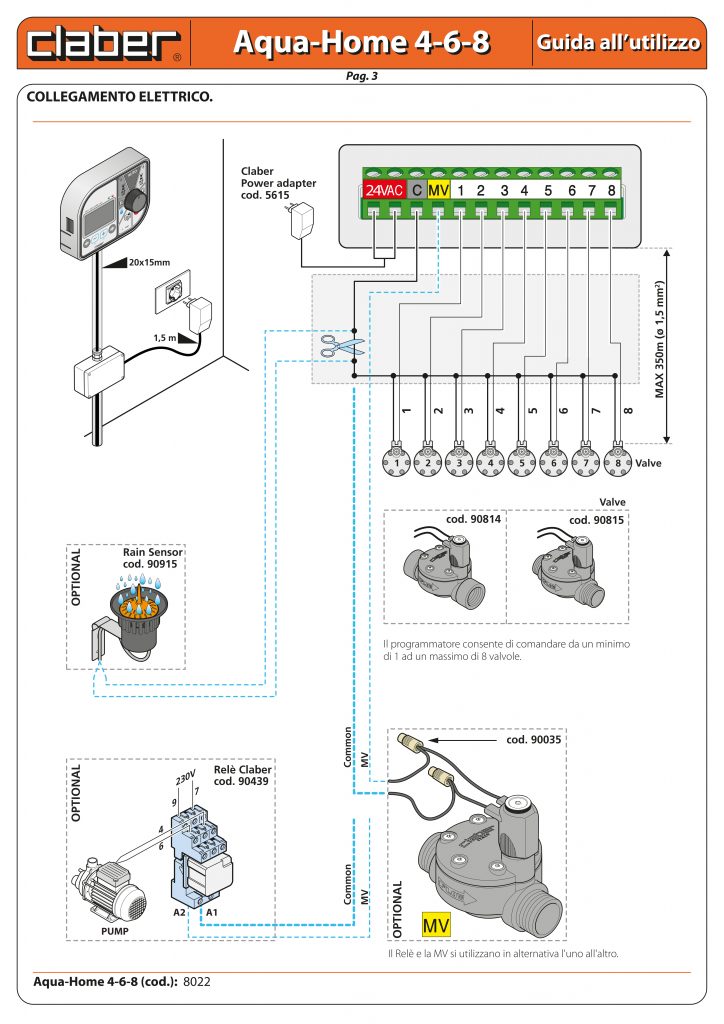

Bạn có thể tham khảo sơ đồ sau để hình dung.
Trên đây là nguyên lý hoạt động cốt lõi của Cảm Biến Mưa có dây Claber 90915. Nếu bạn vẫn chưa được giải đáp hết thắc mắc, vui lòng liên hệ hotline 0916909087 để được hỗ trợ tư vấn nhanh chóng nhé.
